Technologie Weixian a amélioré les sulfonateurs ultra-larges (178-240 tubes) et a réussi à assurer un fonctionnement optimal et un déploiement à grande échelle :

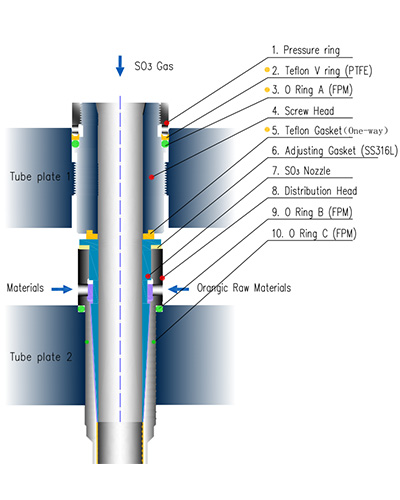

1. Tête de vis : Comme illustré sur la figure 1, les joints (éléments 1 à 3) bloquent le SO₃, empêchant ainsi la corrosion ou le grippage entre la plaque tubulaire 1 et la vis. L'élément 5 est un joint unidirectionnel nécessitant un couple de serrage deux fois inférieur à celui des équipements importés, ce qui réduit considérablement la déformation de la plaque tubulaire 1.

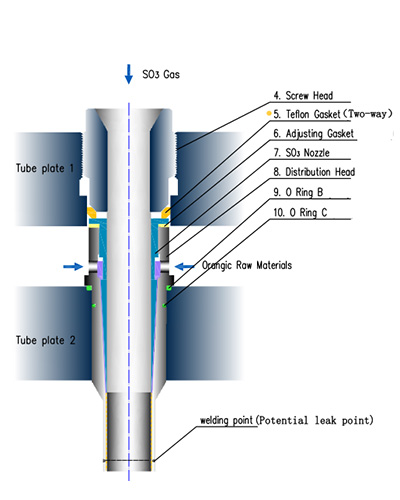

2. Hauteur de la chambre de distribution augmentée : Grâce à l'étanchéité améliorée de la tête de vis, la hauteur de la chambre organique peut être augmentée de 25 % ou plus, minimisant ainsi la différence de pression d'écoulement entre le centre et la périphérie pour une distribution uniforme, notamment dans les sulfoneurs de très grande taille comportant 178/192 tubes ou plus. Les sulfoneurs importés, limités par le joint bidirectionnel (élément 5, figure 2), sont fixés à 32 mm, ce qui entraîne des différences de pression plus importantes lorsque la taille augmente.

3. Retour d'eau sous pression : L'étanchéité améliorée de la tête de vis augmente la force de serrage sur la bague d'étanchéité (élément 9, figure 1), permettant une pression d'eau de refroidissement côté calandre supérieure à 0,5 MPa et autorisant le retour d'eau sous pression, ce qui supprime le besoin d'une pompe de circulation haute puissance. La conception importée (figure 2, élément 9) comporte un bloc limiteur, restreignant la pression côté calandre à ≤ 0,15 MPa et empêchant le retour d'eau sous pression.

Instructions de montage et de démontage du sulfoneur Weixian

(A) Précautions de retrait de la plaque tubulaire

1. Desserrez les têtes de vis (élément 4, Fig. 1) après avoir légèrement desserré la bague de pression (élément 1), puis retirez toutes les têtes de vis.

2. Une fois les têtes de vis retirées, la force de réaction de la plaque tubulaire 1 disparaît ; les tiges de positionnement centrales (1–3) peuvent être légèrement dévissées et retirées.

3. Normalement, la plaque tubulaire 1 est retirée tous les 1 à 2 ans. Pour nettoyer la chambre d'alimentation ou les buses, retirez uniquement les vis ; les débris peuvent être aspirés.

4. Les joints de tête de vis (éléments 1 à 3) peuvent être réutilisés ; aucun remplacement n'est nécessaire à chaque fois.

(B) Installation de la plaque tubulaire 1 et de la tête de vis

1. Positionnez les plaques tubulaires 1 et 2 à l'aide des trois tirants de positionnement par configuration de tube ; serrez les écrous.

2. Installez les tiges centrales (1–3) avec une clé dynamométrique de 400 mm (16"), max 80 kN, en serrant uniformément; n'utilisez pas de levier supplémentaire.

3. Serrez les autres boulons de biellette de direction successivement, en terminant en diagonale pour éviter une contrainte inégale et les fuites en bordure. Vérifiez légèrement les biellettes centrales.

4. Installation des têtes de vis : desserrez légèrement la bague de pression, serrez les vis avec une clé dynamométrique (35–45 kN, un clic indique la valeur correcte), assurez-vous d'une charge uniforme, puis serrez la bague de compression.

(C) Essai d'étanchéité et de pression

1. Ne pas tester l'étanchéité côté coque avec les têtes de vis desserrées ; serrer complètement les tirants et les têtes de vis au préalable.

2. Pendant la circulation en LAB, purgez la chambre 1 de la plaque tubulaire, vérifiez le joint PTFE de chaque vis (élément 5) et l'anneau avec une lampe de poche ou du papier sec ; assurez-vous qu'il n'y a pas de fuites.
